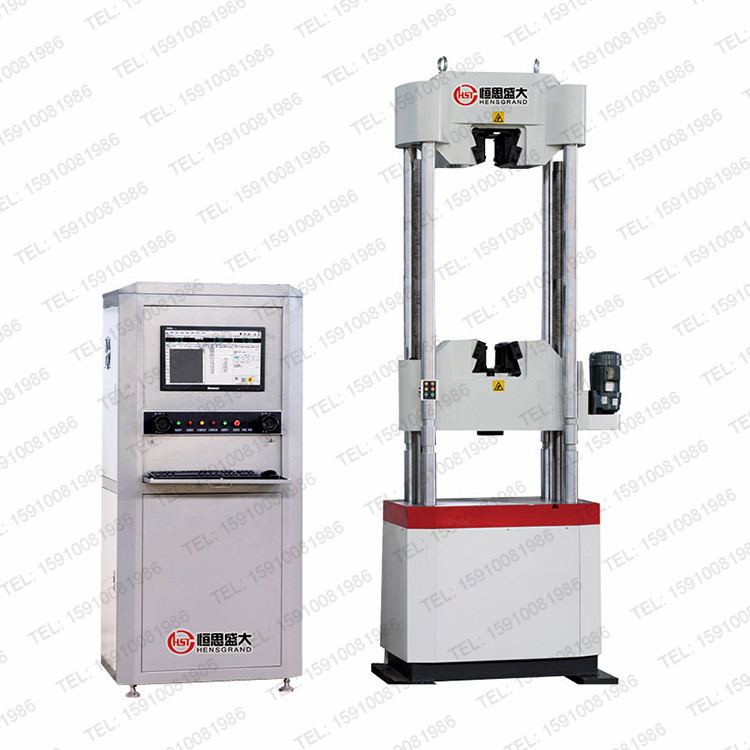

濟南恒思盛大儀器有限公司（http://m.dynastysong.cn/）是一家專業從事液壓萬能試驗機、壓力試驗機等設備研發和制造的現代化高科技公司。如圖所示產品，為濟南恒思盛大儀器有限公司生產的微機屏顯式鋼絞線拉力試驗機，以下則是我們?yōu)槟榻B的微機屏顯式鋼絞線拉力試驗機 的詳細相關情況。如果您對此產品感興趣，歡迎您來電咨詢我們，電話：0531-81901322。
一、簡介
該系列微機屏顯式鋼絞線試驗機，主要用于預應力混凝土鋼絞線的拉伸試驗。適用于冶金、建筑、輕工、航空、航天、材料、大專院校、科研單位等領域。試驗操作和數據處理符合GB/T5224-1995《預應力混凝土鋼絞線》的要求。
二、方案描述
1、主機
本機由四立柱雙絲杠油缸下置式主機及油源控制柜組成。拉伸空間位于主機上方，壓縮、彎曲試驗空間位于主機下方即中橫梁和工作臺之間。
2、傳動系統
試驗空間的調整通過中橫梁移動來實現，中橫梁升降采用鏈條傳動。
3、鉗口部分夾持特點
3.1特制超厚鉗口座使鋼絞線在拉伸時完全包含在鉗口座體內從而保證鋼絞線試樣在中間斷裂。
3.2特質高硬度（HRC68-70）加長鉗口提高了夾持捻距和接觸面積并采用液壓自動夾緊，使試樣夾持更牢靠不易打滑。
3.3在鉗口座和鉗口卡板之間增加了耐磨襯板，杜絕金屬拉伸過程中氧化皮掉入致使鉗口座斜面劃傷報廢的現象，使夾持過程更順滑、夾持更牢靠。
4、安全保護裝置
4.1當試驗力超過每檔試驗力的2%-5%時，過載保護，停機。
4.2當活塞升起達到上極限位置時，行程保護，油泵電機停機。
4.3外圍有安全防護網，防止試驗過程中試樣外沖。
三、技術參數
|
產品型號 |
LEW-500D |
LEW-600D |
LEW-1000D |
|||
|
試驗力 |
500 kN |
600 kN |
1000 kN |
|||
|
結構形式 |
四立柱雙絲杠油缸下置 |
|||||
|
試驗機級別 |
1級/0.5級（選配） |
|||||
|
試驗力測量范圍 |
2%-100%FS/0.4%-100%（選配） |
|||||
|
試驗力示值相對誤差 |
優于示值的±1% |
|||||
|
力分辨率 |
1/300000 |
|||||
|
變形測量裝置 |
電子引伸計 |
|||||
|
引伸計標距 |
50mm |
|||||
|
變形測量范圍 |
0-15mm |
|||||
|
變形有效測量范圍 |
2%～100%FS |
|||||
|
變形分辨率 |
變形的1/300000 |
|||||
|
變形示值相對誤差 |
優于示值的±0.5% |
|||||
|
位移測量裝置 |
拉線式光電編碼器 |
|||||
|
位移測量范圍 |
0～250mm |
|||||
|
位移示值相對誤差 |
優于示值的±1% |
|||||
|
位移分辨率 |
0.01mm |
|||||
|
活塞移動速度 |
70mm／min |
|||||
|
橫梁調整速度 |
120mm／min |
|||||
|
油缸活塞行程 |
250mm |
|||||
|
拉伸空間 |
1000mm（可增大） |
1000mm（可增大） |
1000mm（可增大） |
|||
|
立柱間距 |
540 mm |
650 mm |
||||
|
控制方式 |
手動加載 |
|||||
|
夾緊方式 |
液壓自動夾緊 |
|||||
|
圓試樣夾持直徑 |
Φ13-φ40mm |
φ13-φ40mm |
φ14-φ45mm |
|||
|
鋼絞線夾持直徑 |
φ9.2-φ12.7mm，φ12.7-φ15.24mm |
|||||
|
扁試樣夾持厚度 |
0-35mm |
0-40mm |
||||
|
上下壓盤尺寸 |
204×204mm |
|||||
|
外形尺寸 |
主機(mm) |
700×600×2250 |
700×600×2250 |
800×650×2400 |
||
|
油源 |
960×630×900 |
|||||
|
整機重量 |
3000 kg |
3000 kg |
4500kg |
|||
|
供電電源 |
380V±10%/50Hz/三相五線制 |
|||||
